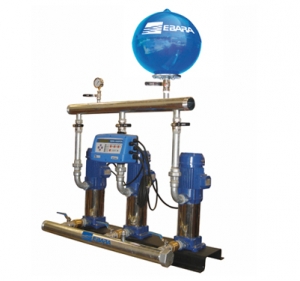

Serie HIDRO-INVERTER – G.P. con variador compacto sin rotación

HIDRO-INVERTER
HIDRO-INVERTER

 DESCARGAS

Grupos de presión de accionamiento regulable mediante tecnología Inverter, destinados a satisfacer las demandas de aquellas instalaciones donde se requiera un suministro de agua con caudal variable a una presión constante, con un funcionamiento sencillo y fiable, proporcionando un notable ahorro en consumo energético y optimización de la instalación.

 COMPOSICIÓN

  • Motor eficiencia IE2 a partir de 0,75 kW (modelo trifásico).
  • Bombas verticales fiables y silenciosas series CVM y MVP, u Horizontales biturbina fabricadas en ACERO INOXIDABLE serie 2CDX.
  • Unidad de control HIDRO-INVERTER.
  • Depósito hidroneumático de 20 litros, con válvula de aislamiento.
  • Manómetro.
  • Válvulas de corte y retención por bomba.
  • Colector común de impulsión.
  • Bancada metálica para grupos de 2 y 3 bombas.
  • Posibilidad de conectar protección contra trabajo en vacío por regulador de nivel o presostato.

 CARACTERÍSTICAS TÉCNICAS

  • Caudal máximo: 43 m3/h
  • Presión máxima: 8 Bar
  • Pantalla LCD para información estado bombas.
  • Manómetro digital.
  • Pulsador START/STOP para el control manual de bombas.
  • Variador de frecuencia para la gestión de la primera bomba (bomba pilotada).
  • Relés de potencia para la gestión de las bombas auxiliares (modelos de 2 y 3 bombas).
  • Sistema de control y protección de las bombas contra sobreintensidades.
  • Sistema de protección contra el funcionamiento de las bombas sin agua, por señal de regulador de nivel o presostato (regulador de nivel y presostato opcionales no incluidos en el suministro estándar).
  • Función ART (autoreset) para rearme automático en caso de alarma por falta de agua.
  • Indicador luminoso de presencia de tensión (LINE).
  • Indicador luminoso de funcionamiento para cada bomba (ON).
  • Indicador luminosos de fallo (FAILURE).
  • Transductor de presión interno.
  • Teclado de acceso a menú programación.
  • En grupos de 3 bombas rotan las 2 bombas auxiliares.

 ESPECIFICACIONES TÉCNICAS

1 BOMBA 2 BOMBAS 3 BOMBAS
Rotación bombas: - - Si (bombas secundarias)
Tensión de alimentación: Monofásica 220/ 240V Trifásica 380/ 400V Trifásica 380/ 400V
Frecuencia: 50 / 60 Hz 50 / 60 Hz 50 / 60 Hz
Máximo consumo bomba: 10 A (220/240 V Trif.). 5 A 5 A
Presión máx. de utilización: 10 bar 10 bar 10 bar
Presión máx. de regulación: 10 bar 8 bar 8 bar
Temperatura máx. del agua: 40ºC 40ºC 40ºC
Caudal máx. por bomba: 15.000 l/h 15.000 l/h 15.000 l/h
Temperatura ambiente máx.: 50ºC 50ºC 50ºC
